不同添加量氣相二氧化硅對環氧風電膠下垂度影響

在現代風力發電技術迅猛發展的背景下，風電設備的可靠性與耐久性成為決定其運行效率的關鍵因素。作為風電葉片結構連接的核心材料之一，環氧風電膠因其優異的粘接強度、耐候性和化學穩定性而被廣泛應用。然而，在實際施工過程中，環氧風電膠在垂直或傾斜表面涂覆時易出現“下垂”現象，即膠體在重力作用下發生流動變形，嚴重影響粘接質量與結構安全。

氣相二氧化硅，又稱氣相法白炭黑，是一種通過高溫氣相法合成的納米級無機材料，具有粒徑小（7–40nm）、比表面積大30–450m2/g）、純度高、表面活性強等特性。其中，疏水型氣硅經過有機硅烷偶聯劑表面處理，使其具備優異的疏水性和與有機體系的良好相容性，廣泛應用于膠黏劑、涂料、密封膠及復合材料中，用以提升觸變性、抗流掛性和力學性能。在國內氣相二氧化硅產業中，匯富納米作為行業領先企業，專注于氣相法納米材料的研發與生產，其產品涵蓋親水型與疏水型氣相二氧化硅系列，廣泛服務于新能源、電子、航空航天等高端制造領域。匯富納米憑借自主可控的生產工藝、嚴格的質量控制體系以及定制化技術服務，已成為國內氣相納米材料國產化替代的重要力量，為風電、光伏等綠色能源產業鏈提供關鍵基礎材料支撐。

環氧風電膠是以環氧樹脂為主要基體，輔以固化劑、增韌劑及功能性填料制成的一種高性能結構膠粘劑。它廣泛應用于風電葉片與塔筒、輪轂等關鍵部件的粘接作業。由于風電設備常處于高空、復雜氣候環境中，對膠粘劑的力學性能、耐老化能力和施工適應性提出了極高要求。其中，下垂度是衡量其施工性能的重要指標之一。若膠體在未完全固化前發生明顯流動，將導致涂層厚度不均、界面缺陷甚至脫粘風險，直接影響風電系統的長期服役壽命。

為此，匯富納米技術人員對疏水型氣相二氧化硅添加量對風電膠下垂度影響展開了研究。

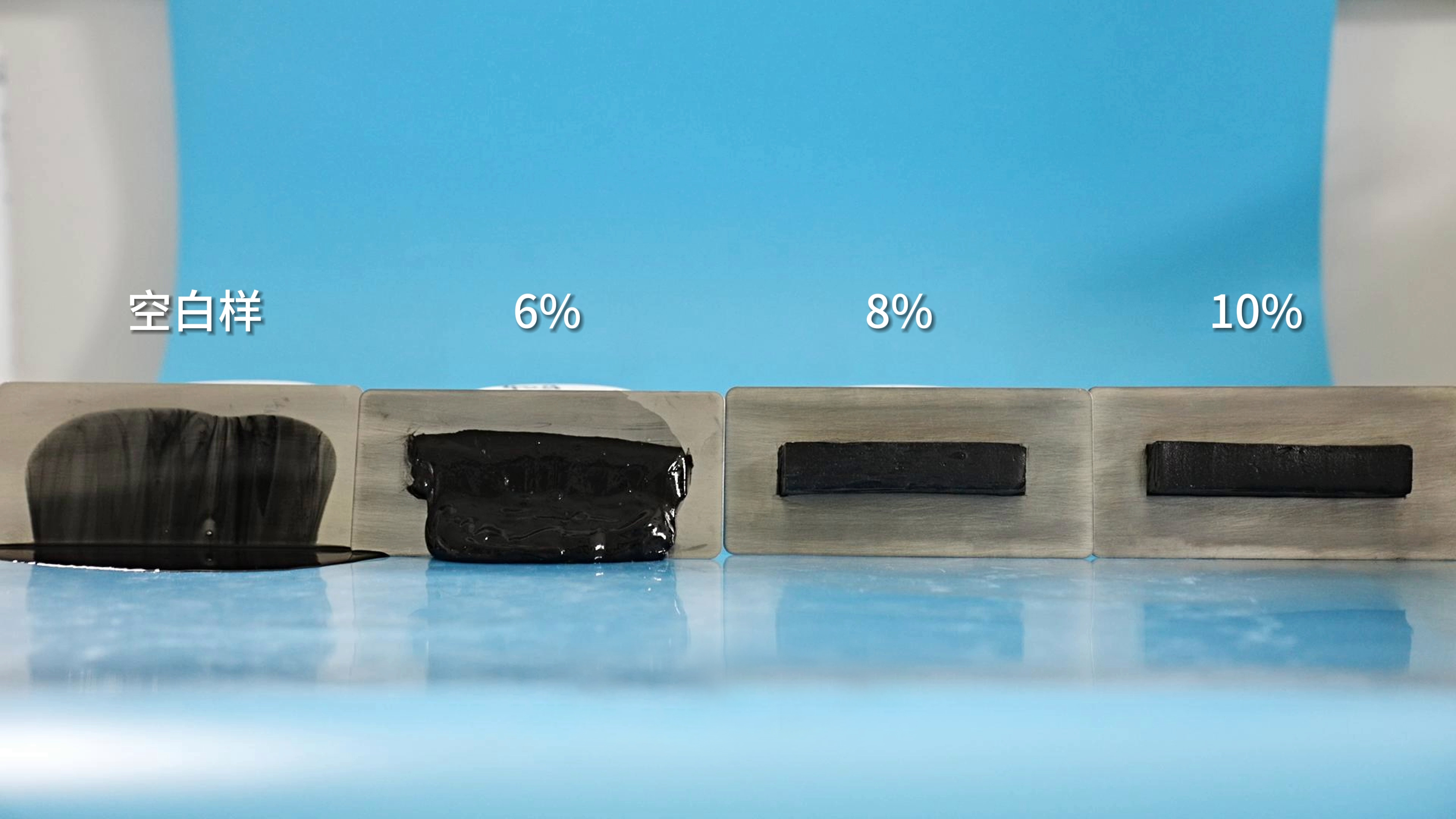

圖1

如圖1所示，隨著疏水氣相二氧化硅添加量的增加，環氧風電膠的下垂程度顯著降低。空白樣（未添加氣相二氧化硅）粘度低，呈現出嚴重的流淌和堆積現象，完全被重力影響；6%添加量時，膠體雖仍有一定流動性，但整體形態受到重力呈現下垂狀態，底部形成明顯滴落痕跡；當添加量達到8%和10%時，膠體幾乎完全保持初始涂抹形狀，表現出極佳的抗下垂性能。這表明，適量的疏水氣相二氧化硅能夠顯著增強環氧膠的觸變性和增稠效應。

這種變化的根本原因在于氣相二氧化硅在樹脂體系中構建了三維網絡結構。當其添加量較低（如6%）時，顆粒間尚未形成連續骨架，僅能部分限制樹脂分子的自由流動；隨著含量增至8%及以上，納米級二氧化硅顆粒通過范德華力和氫鍵相互連接，形成“空間網狀結構”，在靜置狀態（低剪切力）下維持較高粘度度，阻止膠體流動；而在攪拌或施加外力時，該結構可暫時破壞，恢復流動性，實現良好的加工性能—即良好的觸變行為。同時，疏水處理使二氧化硅表面排斥水分，減少與樹脂之間的界面張力，進一步提升了分散均勻性與穩定性。

值得注意的是，雖然10%的添加量效果最佳，但也需警惕過量填充可能帶來的負面影響，例如韌性下降或成本上升等問題。因此，在實際應用中應綜合考慮性能需求與工藝經濟性，優化氣相二氧化硅的最佳配比。

疏水氣相二氧化硅的添加量決定了環氧風電膠的抗下垂性能，8%-10%的添加量可實現流變性能與施工性的最優匹配，為風電裝備的高質量施工提供保障。這一研究為環氧風電膠的配方優化提供了數據支撐，彰顯了納米材料在高端裝備制造領域的應用價值。在“雙碳”目標引領下，通過精細化調控材料組分與性能，推動風電裝備向更高效可靠方向發展，將為清潔能源產業的綠色轉型注入更強動力。
