疏水型氣相二氧化硅添加量 對粉末涂料白點影響

在追求極致表面效果與防護性能的現代工業涂料領域，粉末涂料因其環境友好、涂膜性能優異而備受青睞。然而，“白點”這一外觀缺陷，卻如同幽靈般困擾著生產與應用端，它不僅破壞涂層的美觀與連續性，更可能成為腐蝕滲透的薄弱點，直接影響產品的使用壽命與商業價值。長期以來，業界普遍認為某些功能性助劑（如氣相二氧化硅）的加入會加劇白點形成，尤其是在高剪切分散條件下。然而，湖北匯富納米材料股份有限公司（以下簡稱“匯富納米”）的技術團隊通過一系列嚴謹實驗發現：在合理工藝控制下，疏水型氣相二氧化硅HB-151的添加量增加并不會導致粉末涂料中白點數量顯著上升。

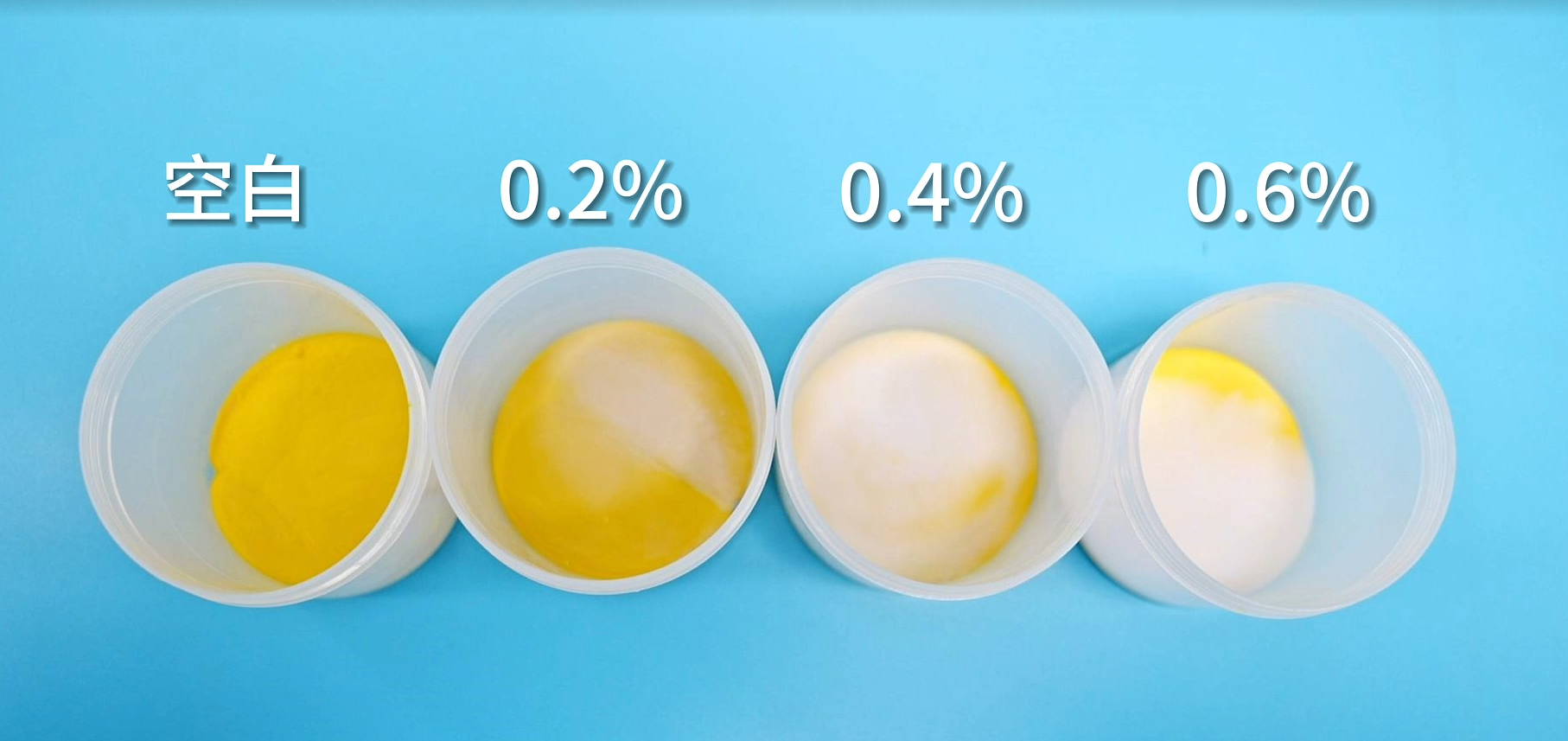

圖1

為驗證這一現象，匯富納米技術人員設計了一組對比實驗。他們選取同一批次的基礎粉末涂料作為基料，分別加入0.2%、0.4%和0.6%的HB-151疏水型氣相二氧化硅（圖1），并以未添加任何助劑的樣品作為空白對照。所有樣品均在三維高速分散機中以2000 rpm轉速分散30秒—該工藝參數是基于前期大量調試所確定的“臨界不產生白點”的最佳條件。若在此條件下仍出現白點，則需重新優化分散工藝，以確保實驗變量唯一性。

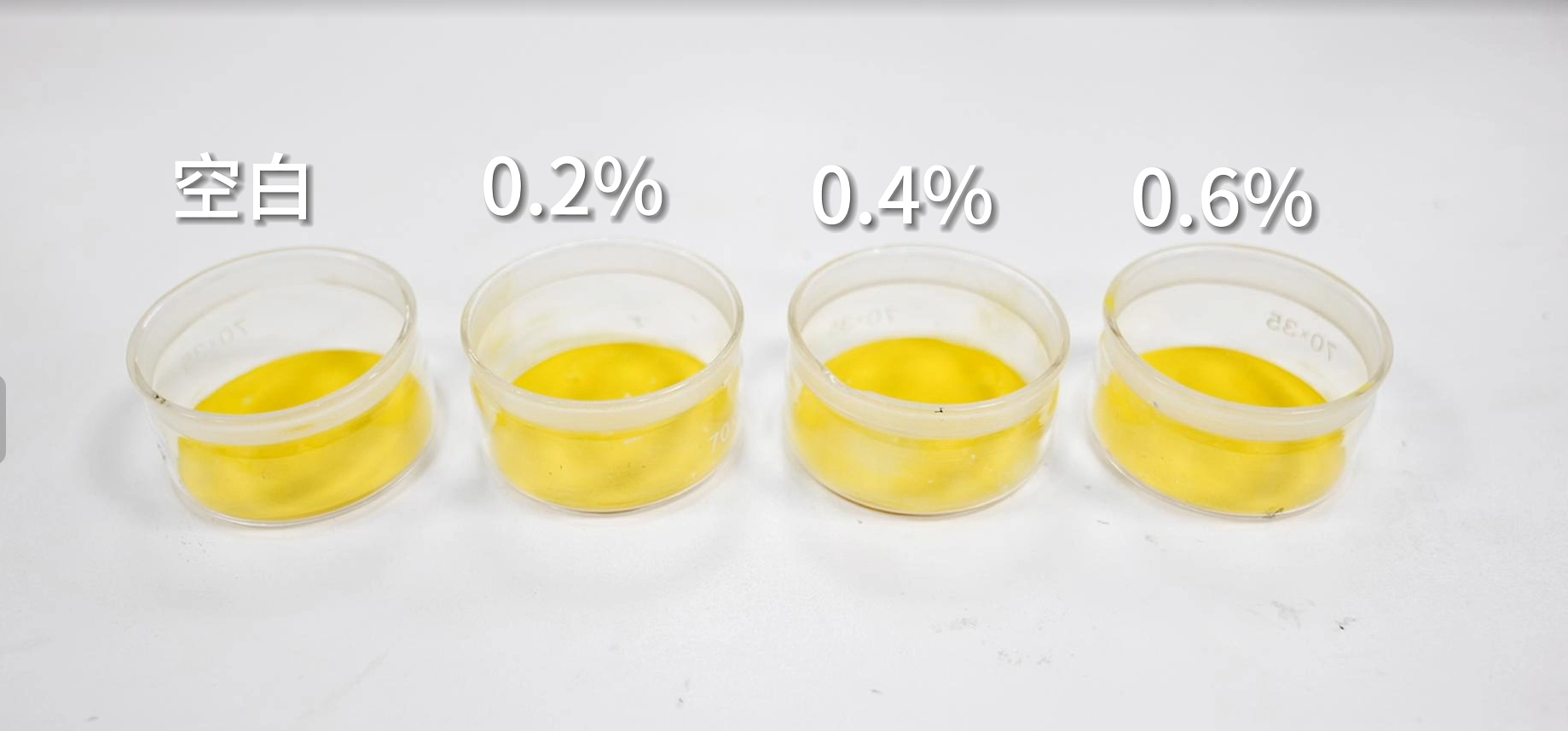

圖2

分散完成后（圖2），技術人員將四組樣品（空白樣+三個添加量組）取等量置于潔凈觀察皿中，均勻鋪展后在標準光源下進行白點計數。結果顯示：無論是未添加HB-151的空白樣，還是分別添加了0.2%、0.4%、0.6% HB-151的三組樣品，其表面白點數量均無明顯差異，且未觀察到白點聚集現象。這一結果有力地表明，在合理分散工藝前提下，HB-151的添加量在0.2%～0.6%范圍內并不會誘發或加劇白點問題。

那么，白點究竟從何而來？業內普遍認為，白點主要源于以下幾方面：一是原料中存在不相容雜質或未充分熔融的樹脂顆粒；二是助劑分散不均，在高溫固化過程中形成微相分離；三是氣相二氧化硅等納米填料因表面能高、易團聚，若分散不足，會在涂層中形成微米級聚集體，從而表現為視覺上的“白點”。然而，HB-151作為匯富納米自主研發的高性能疏水型氣相二氧化硅，其表面經過特殊有機改性處理，具有優異的疏水性和分散穩定性。在合適的剪切力作用下，HB-151能夠均勻分布于粉末體系中，避免團聚，從而有效規避白點生成。

此次實驗不僅驗證了HB-151在粉末涂料中的良好相容性與工藝適應性，也彰顯了匯富納米在納米材料應用研發方面的深厚技術積累。作為國內領先的氣相二氧化硅專業制造商，匯富納米始終堅持以客戶需求為導向，依托國家級創業創新領軍人才、國務院津貼專家帶領的百余人教授級高工和碩博團隊，以及配備總價值超億元的國際先進研發檢測設備，持續推動納米材料在高端涂料、膠粘劑、電子封裝等領域的創新應用。公司不僅擁有完整的HB系列疏水型氣相二氧化硅產品線，更具備從原材料合成、表面改性到終端應用測試的全鏈條技術能力。

綜上所述，本實驗結果打破了“氣相二氧化硅添加越多，白點越嚴重”的傳統認知誤區，為粉末涂料配方工程師提供了科學依據和工藝信心。在實際生產中，只要控制好分散工藝參數，合理使用如HB-151這類高品質疏水型氣相二氧化硅，不僅不會引入白點缺陷，反而可顯著提升粉末涂料的抗結塊性、流平性和儲存穩定性。
