如何測定氣相二氧化硅比表面積

在現代材料科學領域，氣相二氧化硅作為一種重要的納米材料，以其高純度、小粒徑和極大的比表面積，在橡膠增強、涂料流變、藥物載體及電子封裝等眾多領域發揮著關鍵作用。而比表面積，作為衡量其活性與性能的核心參數之一，直接決定了材料的表面活性、吸附能力及與基體的相互作用效果，其精準測定對產品研發、生產質控及下游應用選型具有決定性意義。

氣相二氧化硅，又稱氣相法白炭黑，是通過鹵硅烷（如四氯化硅）在氫氧焰中高溫水解縮合而得的納米級無定形二氧化硅。其原生粒徑通常在7-40nm之間，這些微小的顆粒通過范德華力形成疏松的三維枝鏈狀聚集體。正是這種極其細微的顆粒尺寸和開放的聚集結構，賦予了氣相二氧化硅異常巨大的比表面積——單位質量物質所有顆粒的總外表面積，單位通常為m2/g。比表面積越大，意味著材料表面可提供的活性位點越多，與周圍介質的相互作用（如吸附、催化、補強）就越強。因此，準確測定比表面積是評價氣相二氧化硅品質、指導其應用研發的基礎。

為此，湖北匯富納米材料股份有限公司技術人員以常見的HL-200（標稱比表面積約為200 m2/g）親水型氣相二氧化硅為例，進行比表面積分析測試，檢測產品是否符合標準和要求，那么如何來測定其比表面積呢？

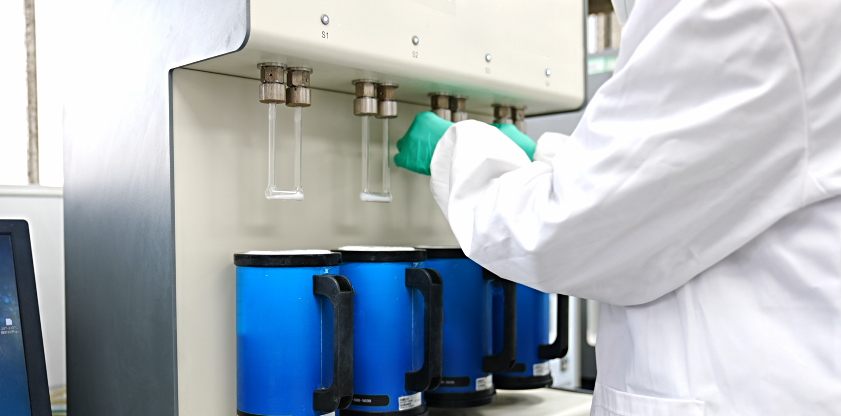

圖1

首先，技術人員使用高精度天平準確稱取三份30mg氣相二氧化硅樣品，將樣品分別裝入潔凈干燥的樣品管中。隨后，將樣品管安裝至分析設備的樣品端口，調整液氮杯至頁面合適位置，啟動“吸附”程序。最終，耗時20–30分鐘后，電腦自動根據BET方程式求出試樣單分子層吸附量，計算出樣品的比表面積。

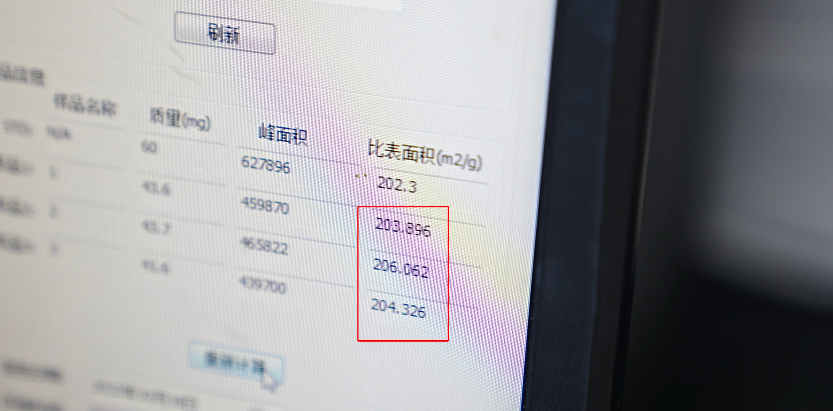

圖2

如圖2，匯富納米技術人員在本次實驗中，三組HL-200樣品測得的比表面積分別為203m2/g、204 m2/g和206m2/g，偏差小于10 m2/g，重復性良好，與產品標稱值高度吻合。這不僅驗證了測試方法的可靠性，也說明該批次氣相二氧化硅具有穩定的物理結構和表面特性。

比表面積雖是一個看似簡單的物理參數，卻深刻影響著氣相二氧化硅在終端應用中的性能表現。從鋰電池隔膜涂層到高端化妝品的流變調節，從硅橡膠補強到藥物緩釋載體，其功能實現無不依賴于對材料表面特性的精準掌控。

通過BET法科學、規范地測定比表面積，不僅是質量控制的關鍵環節，更是新材料研發與工藝優化的重要依據。隨著納米技術與先進制造的不斷發展，對材料表征的精度要求也將日益提高。唯有堅持嚴謹的測試標準、深入理解材料本質，才能真正釋放氣相二氧化硅等高性能材料的潛能，推動產業向更高水平邁進。

在微觀世界里，每一平方米的表面積都蘊藏著無限可能——而我們，正通過科學之眼，丈量這份可能的邊界。
