選對填料省力一半 氣相二氧化硅與膨潤土在聚氨酯膠粘劑中比較

在現代工業膠粘劑領域，尤其是高性能聚氨酯膠的應用中，填料的選擇對最終產品的性能起著至關重要的作用。其中，氣相二氧化硅（俗稱“氣硅”）和膨潤土作為兩種常見的增稠和增強填料，因其各自獨特的物理化學特性，在實際應用中表現出顯著差異。湖北匯富納米材料股份有限公司研發人員從材料性質、實驗數據和綜合性能等多個方面，深入探討氣相二氧化硅與膨潤土在聚氨酯膠中的應用差異，重點分析其對觸變性和力學性能的影響。

氣相二氧化硅是一種由四氯化硅在氫氧焰中高溫水解制得的納米級無定形二氧化硅。其粒徑極?。ㄍǔＴ?-40納米），比表面積大，表面富含硅羥基，具有極強的吸附性和反應活性。在膠粘劑中，氣相二氧化硅通過氫鍵作用形成三維網絡結構，賦予體系良好的觸變性和增稠效果，同時不影響其透明度與固化性能。

膨潤土是一種天然層狀硅酸鹽礦物，主要成分為蒙脫石。其層間可吸附水分子或有機分子而發生膨脹，經改性處理后可用于膠粘劑中作為增稠觸變劑。膨潤土通過層間電荷與極性分子作用形成“卡屋結構”，從而賦予體系一定的粘度和觸變性，但其分散性和穩定性通常不如氣相二氧化硅。

觸變性是指材料在剪切作用下粘度下降、靜止后粘度恢復的性質，對于垂直面施工、防止流掛至關重要。圖中數據顯示了二者在聚氨酯膠A組份中的觸變性能和粘度表現。

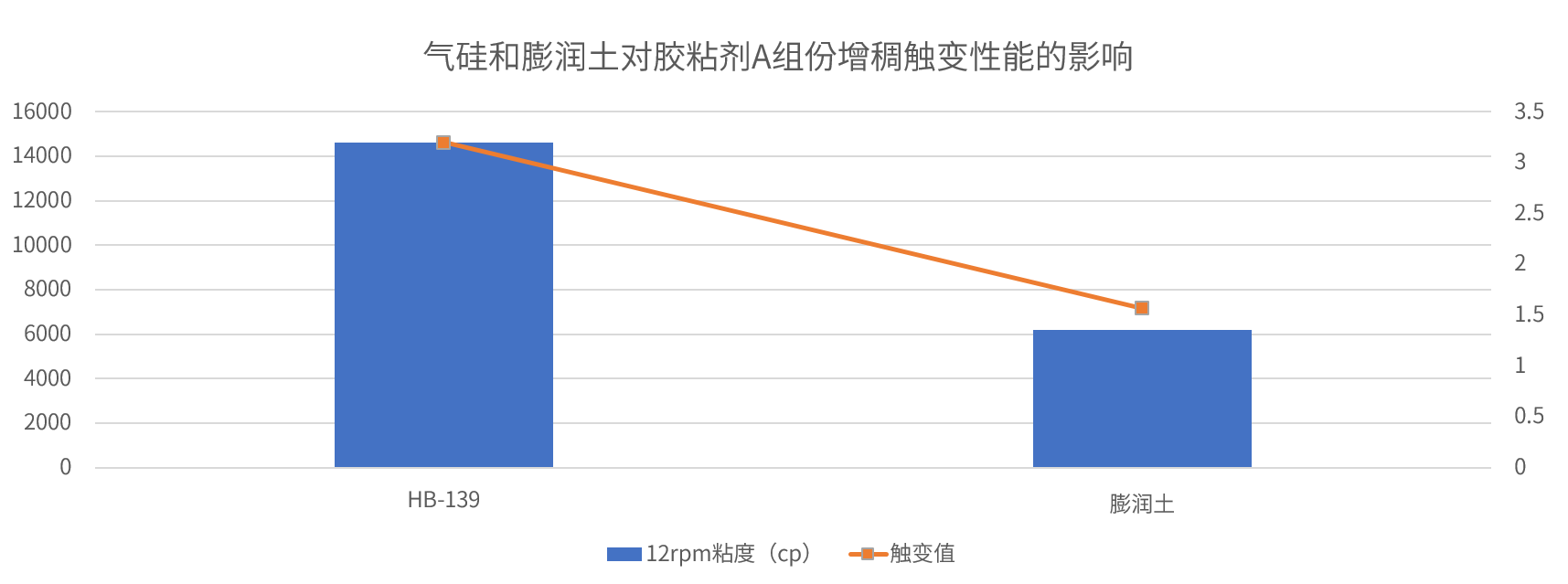

圖1

如圖1所示，氣相二氧化硅（HB-139）在12rpm下的粘度高達約14600cp，觸變值約為3.2，表現出極強的增稠能力和優異的觸變性。

膨潤土的粘度僅為6200cp左右，觸變值約為1.6，均明顯低于氣相二氧化硅。

氣相二氧化硅因其納米級粒徑和表面活性，能迅速在體系中構建穩定的三維網絡，從而實現高粘度和高觸變指數。而膨潤土雖然也能提升粘度，但其層狀結構在剪切下易被破壞，恢復性較差，觸變效果有限。因此，在對施工性能和抗流掛性要求高的場合，氣相二氧化硅更具優勢。

斷裂伸長率是衡量聚氨酯膠柔韌性與抗變形能力的關鍵力學指標。

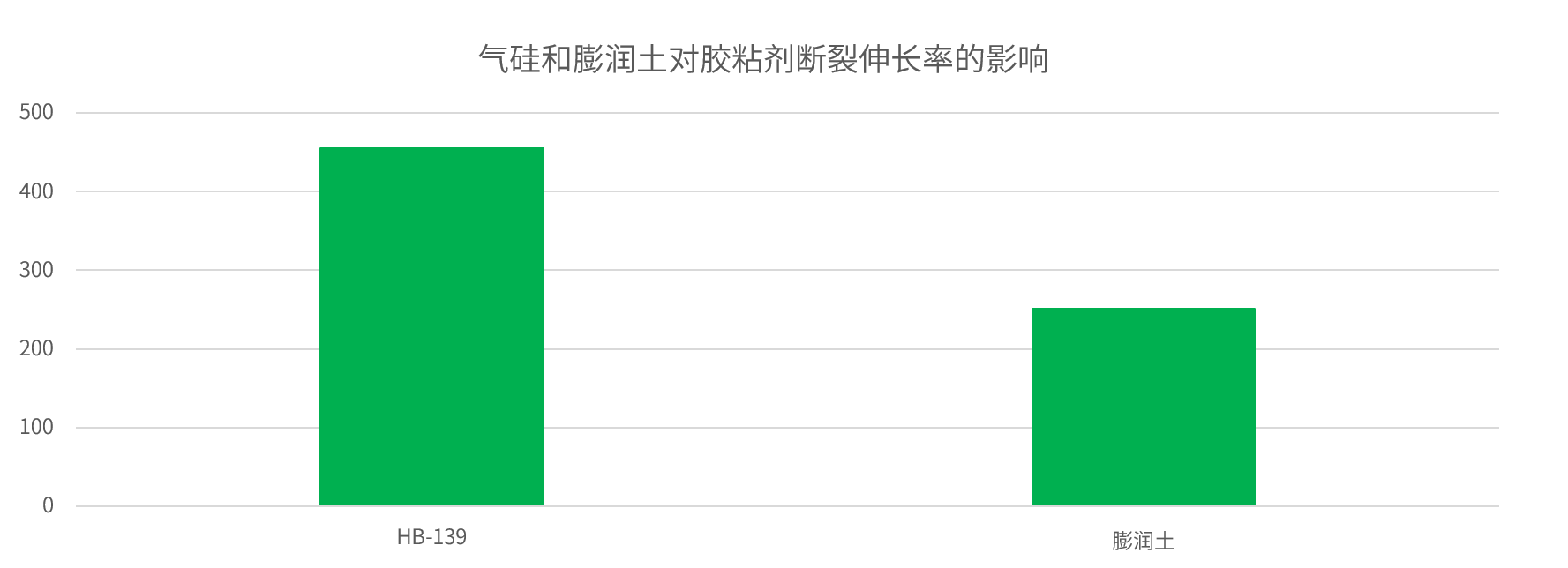

圖2

如圖2所示，使用氣相二氧化硅（HB-139） 的膠粘劑斷裂伸長率接近450%，表現出極高的韌性。而使用膨潤土的樣品斷裂伸長率僅約250%，遠低于前者。

氣相二氧化硅在體系中分散均勻，與聚氨酯分子鏈形成物理交聯點，不僅增強體系強度，還能保持分子鏈的運動能力，從而提高斷裂伸長率。膨潤土由于其剛性片層結構和與基體相容性較差，容易形成應力集中點，導致膠層脆化，斷裂伸長率顯著下降。

從上述對比可見，氣相二氧化硅在觸變性、增稠效果和力學增強方面全面優于膨潤土，尤其適用于高透明、高韌性、需立面施工的高端聚氨酯膠粘劑。而膨潤土因其成本較低，在某些對性能要求不高的中低端場合仍具有一定的應用價值。

在聚氨酯膠粘劑的配方設計中，觸變劑和增強填料的選擇直接影響最終產品的施工體驗與使用性能。氣相二氧化硅憑借其納米效應和表面特性，在提升觸變行為和力學性能方面展現出顯著優勢，尤其適合于現代工業對膠粘劑高性能、高可靠性的要求。而膨潤土雖然成本較低，但在高要求場景中顯得力不從心。

未來，隨著納米技術與復合材料工藝的進步，氣相二氧化硅的功能化改性及其與聚合物的界面調控將成為研究熱點。我們期待通過材料科技的不斷創新，推動聚氨酯膠粘劑向更高效、更環保、更智能的方向發展。
