從流掛煩惱到精準賦形，HB-139對雙組分環氧粘鋼膠的流變魔法

環氧粘鋼加固膠是一種專為建筑結構加固設計的雙組分膠粘劑，主要用于將鋼板粘貼在混凝土構件（如梁、柱、板等）表面，通過鋼板與混凝土的協同工作，提高構件的承載力、剛度和延性，廣泛應用于建筑結構補強、抗震加固等工程中。其核心成分以環氧樹脂為基體，配合固化劑、增韌劑、填料等助劑，形成具有高強度、高粘結力和良好耐久性的膠層。

作為一種高性能雙組分（A/B）環氧樹脂結構膠，環氧粘鋼加固膠的A組分主要以環氧樹脂為基體，含增韌劑、填料，基礎粘度高，需觸變性保障垂直面涂布時不下垂。B組分主要以胺類固化劑為核心，基礎粘度較低，觸變性不足易導致施工時流掛，影響膠層均勻性。因此在實際應用中，會在A/B同時添加氣相二氧化硅，對其流變性進行調節。

疏水氣相二氧化硅HB-139是表面經疏水基團改性的納米級二氧化硅粉末，具有極強的親有機溶劑/樹脂特性。在非極性/弱極性體系中分散時，其表面的硅羥基（Si-OH）和疏水基團通過氫鍵和范德華力形成三維網絡結構，賦予體系顯著增稠效果，優異觸變性，良好防沉降性和優異疏水性。

湖北匯富納米材料股份有限公司研發人員通過分析HB-139不同添加量下對A/B組分增稠觸變影響規律，揭示其作用機制與工程價值。

圖1

圖1展示了A組分中HB-139不同添加量（1%、2%、2.5%、3%）對增稠觸變性的影響。橫軸代表測試時間對應剪切應力變化，縱軸為粘度值（數值越高，粘度越強）。實驗數據顯示：

空白樣（未添加氣相二氧化硅的A組分）在整個測試時間內粘度幾乎沒有發生變化，同時其粘度在5組數據曲線中最低。

實驗樣（添加氣相二氧化硅的A組分）顯示，曲線有明顯的粘度變化，說明氣相二氧化硅的加入使其具備觸變性，即高剪切（攪拌、刮涂）下網絡結構暫時被破壞，粘度驟降，剪切停止后網絡迅速重建，粘度恢復。同時，隨著HB-139添加量從1%到3%逐步增加，A組分的粘度不斷提升，且在受到剪切力相同時間內粘度變化值更大，表示其觸變值也不斷提升。

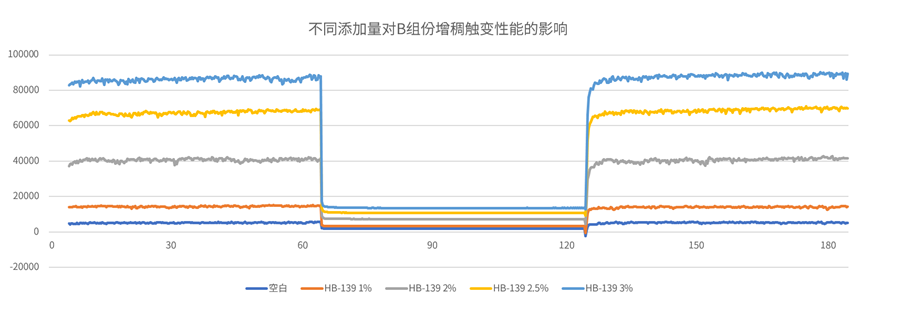

圖2

同理，對比B組分增稠觸變曲線（圖2）規律，雖然其曲線特征與A組分一致，但存在基礎差異。首先，B組分空白樣基礎粘度低于A組分空白組（因固化劑體系更?。?。其次曲線中粘度變化，添加HB-139后，B組分的粘度也呈現上升趨勢，但增幅遠小于A組分，而觸變性增幅也不如A組分顯著。但是HB-139的加入仍然有效提升了B組分的靜置粘度和觸變性，并隨著添加量的增加而增加，有助于減少B組分自身的流淌，并最終貢獻于混合后膠體的整體施工性能。

疏水氣相二氧化硅HB-139在環氧粘鋼加固膠中的應用，生動詮釋了“小材料解決大問題”的工程智慧。環氧粘鋼加固膠作為建筑結構生命的“強化肌腱”，其性能的每一分提升都關乎重大安全。HB-139這類高性能納米添加劑的應用，正在為現代建筑材料加固工程提供更高效、更可靠的材料解決方案。
