親水型氣相二氧化硅在光伏膠中的關鍵應用與性能驗證

隨著全球對清潔能源需求的不斷增長，太陽能光伏產業發展迅猛。光伏膠作為太陽能光伏組件的關鍵封裝材料，其性能直接關乎光伏組件的可靠性與使用壽命。在眾多用于改善光伏膠性能的添加劑中，氣相二氧化硅憑借獨特的物理化學性質脫穎而出，為提升光伏膠綜合性能發揮了重要作用，而在具體應用中，親水型和疏水型氣相二氧化硅的作用會有不同和差異，這與其添加量和產品品質有直接的關聯，那么親水型氣相二氧化硅在光伏膠中會有何表現呢？

光伏膠是主要用于太陽能光伏組件粘接密封，需在室溫下借助空氣中水分固化。其具備一系列關鍵特性，如良好的粘接性，確保組件各部分穩固連接；中性固化，避免對組件材料產生腐蝕；出色的電氣絕緣性，保障電流傳輸安全；優越的耐候性、耐臭氧性及抗化學侵蝕性，能適應戶外復雜多變的環境；寬泛的耐高低溫性，可在 - 40℃至260℃溫度區間持續穩定運作，適應各種極端環境。從用途來看，光伏膠不僅用于光伏組件密封，還可用于電子元件涂敷保護、小型元件灌封以及金屬、玻璃、塑料等一般性粘接與工業密封。由于光伏組件多應用于戶外，光伏膠還需具備良好的耐紫外線曝曬、耐黃變性，以及抗機械沖擊、熱沖擊和防震能力。

親水型氣相二氧化硅通過揮發性氯硅烷在氫氧焰中水解制備，外觀呈白色蓬松粉末狀，主要成分為高純度無定形二氧化硅。該產品無毒無味無污染且耐高溫，具有粒徑極小、比表面積大、表面吸附力強和表面能高的特點，因而具備優異的熱穩定性、高絕緣性、化學惰性與高純度。其特殊的微觀結構使其能在水中分散并被水潤濕，基于這些特性，親水型氣相二氧化硅在諸多領域展現出獨特功能，如調節液體系統流變性與觸變性、作為硅酮橡膠補強劑、非極性液體增稠劑，以及在食品和工業粉末中用作助流劑等。

為進一步探究親水型氣相二氧化硅添加量和品質差異對光伏膠影響，匯富納米技術人員對此開展了多項實驗和數據驗證。

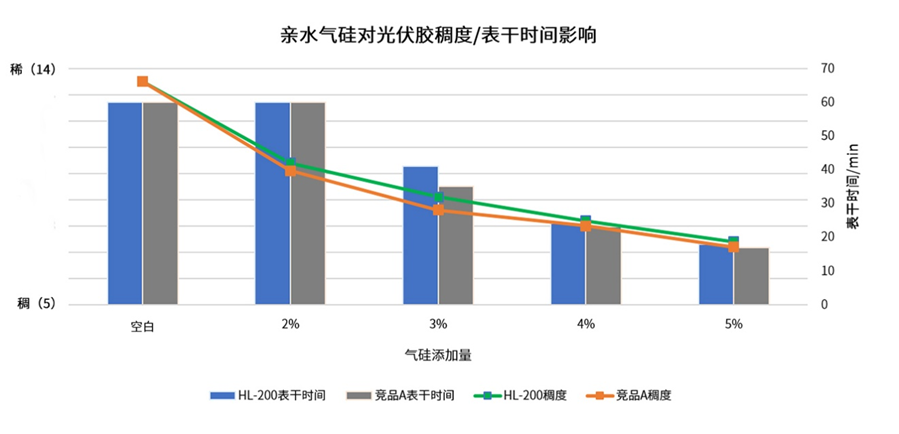

在親水型氣相二氧化硅對光伏膠稠度和表干時間測試中，在稠度表現上，無論是HL-200還是競品A，隨著添加量從2%增加到5%，稠度隨之增加，但HL-200在相同添加量下，其稠度的增加值要高于競品A。在表干時間測試上，隨著氣相二氧化硅添加量的增加，光伏膠的表干時間越來越快，但在相同添加量下，HL-200的表干時間在3%添加量時較競品A要慢，其他添加量的表干時間較為一致。

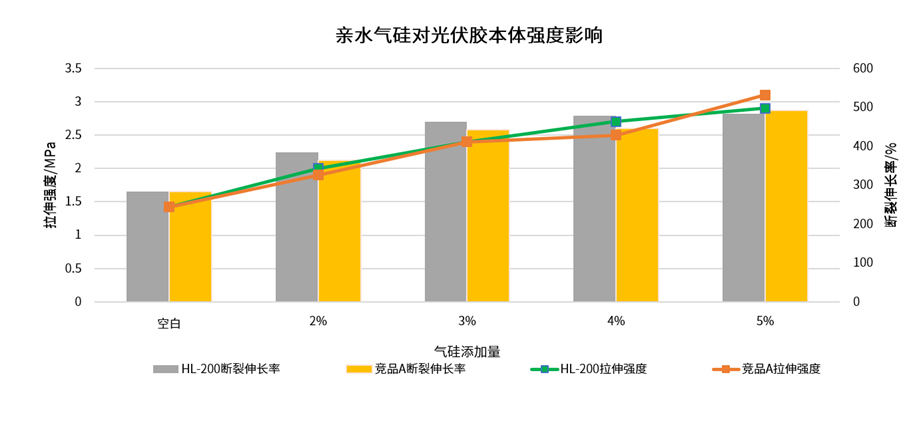

在親水型氣相二氧化硅對光伏膠本體強度測試中，隨著HL-200與競品A添加量的增加，斷裂伸長率和拉伸強度始終保持增加狀態。在斷裂伸長率上，HL-200的斷裂伸長率在2%、3%和4%添加量時高于競品A,在5%添加量時低于競品A。在拉伸強度上，HL-200的斷裂伸長率在2%、3%和4%添加量時高于競品A，在5%添加量時低于競品A。

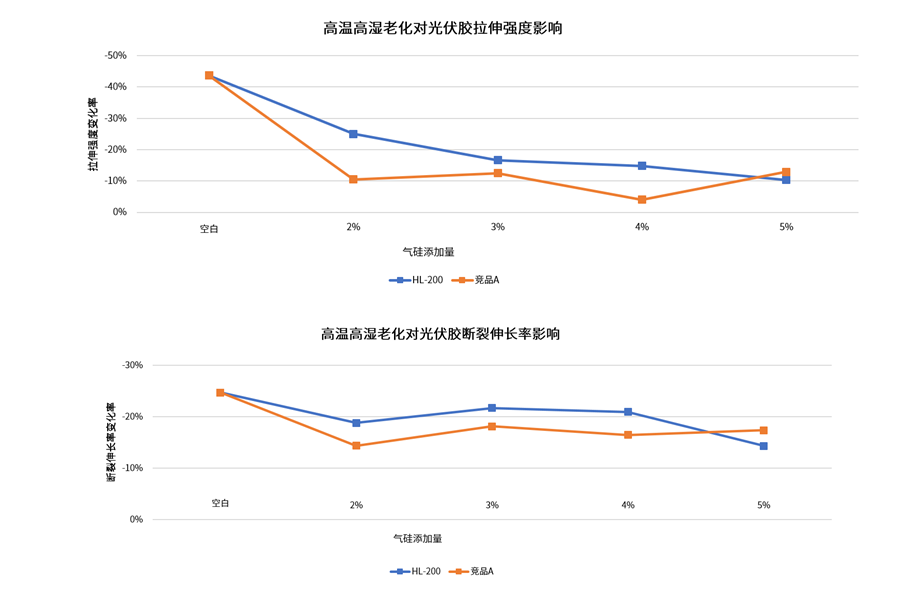

在高溫高濕老化條件下（溫度85℃、濕度85%、1000h），對添加不同添加量的HL-200和競品A拉伸強度進行測試，比較老化前后拉伸強度變化。HL-200與競品A 耐高溫高濕老化后本體強度性能接近，親水氣相二氧化硅的加入，使光伏膠高溫高濕老化后拉伸強度、斷裂伸長率下降幅度均減緩。

親水型氣相二氧化硅對光伏膠的性能有著多方面且重要的影響。在稠度、表干時間、本體強度以及高溫高濕環境下的拉伸強度和斷裂伸長率等性能指標上，通過合理控制親水型氣相二氧化硅的添加量，可以實現對光伏膠性能的有效優化。在未來的研究與生產中，應進一步深入探索親水型氣相二氧化硅與光伏膠體系的相互作用機制，以開發出性能更為優異的光伏膠產品，滿足光伏產業不斷發展的需求，為行業提供可靠的技術參考。建議在實際應用中結合具體樹脂體系進行工藝優化，以獲得最佳綜合性能。
